Arbetsprincip (bearbetningskapacitet 4-8m 3 /min)
1. Oljeinnehållande tryckluftkondensat kommer in i dekomprimeringskammaren genom vatteninloppet.
2. Systemtrycket frigörs i dekompressionskammaren och kondensatet kommer långsamt in i filterkammaren.
3. Oljeabsorptionsfilterelementet i filterkammaren absorberar och filter de flesta oljedroppar i kondensatet.
4. Kondensatet som innehåller endast spårmängder olja filtreras sedan och renas genom reningsfilterelementet.
5. Det filtrerade kondensatet släpps direkt genom vattenuttaget.

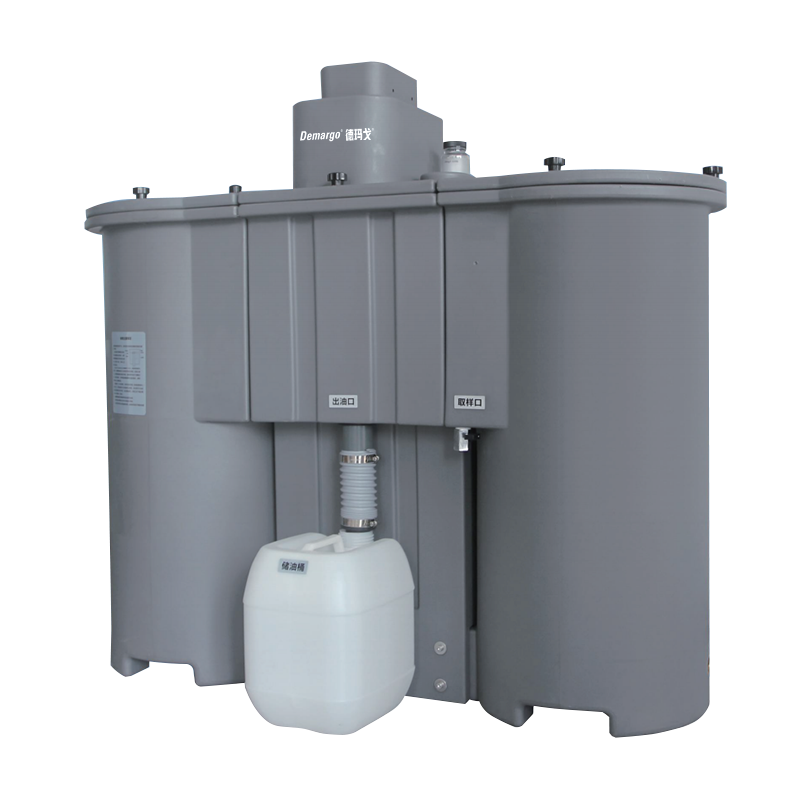

Arbetsprincip (bearbetningskapacitet 15-70m 3 /min)
1. Oljeinnehållande tryckluftkondensat kommer in i dekomprimeringskammaren genom vatteninloppet. Systemtrycket frigörs i dekomprimeringskammaren och kondensatet flyter in i pre-separationskammaren.
2. Kondensatet i pre-separationskammaren separeras automatiskt beroende på den olika tyngdkraften för olja och vatten.
3. Det kontinuerligt förtjockande oljeskiktet på det övre skiktet kommer in i oljeförvaringsfatet genom överflödesanordningen.
4. Kondensatet med den minsta oljan i det nedre skiktet kommer in i den primära filtertanken genom ett annat överflödesrör för att absorbera och filtrera de flesta oljedroppar.
5. Kondensatet innehåller endast spårmängder oljeflöden i den sekundära filtertanken för att komplettera filtrering och rening.
6. Det filtrerade kondensatet släpps direkt genom utloppet.
Förfrågan
Produktbeskrivning
| LS oljevattenavskiljare urvalstabell | ||||||
| Modell | Ls4 | Ls8 | Ls15 | Ls30 | Ls45 | Ls70 |
| Skruvmaskinflöde (m³/min) | 4 | 8 | 15 | 30 | 45 | 70 |
| Vatteninloppsdiameter | G1/2 " | G1/2 " | 2 × g1/2 " | 2 × g1/2 " | 2 × G3/4 " | 2 × G3/4 " |
| Vattenutloppsdiameter | G1/2 " | G1/2 " | Dn25 | Dn25 | Dn32 | Dn32 |
| Oljeutloppsdiameter | - | - | Dn40 | Dn40 | Dn40 | Dn40 |
| Arbetstemperatur | 5 ℃ ~ 60 ℃ | |||||
| Maximalt arbetstryck | 16bar | |||||
| Material | Pe | |||||
| Övergripande dimensioner (mm) | 455 × 390 × 780 | 455 × 390 × 780 | 1145 × 430 × 904 | 1145 × 430 × 1040 | 1340 × 510 × 1150 | 1340 × 510 × 1300 |
| Vikt (kg) | 14 | 21 | 43 | 55 | 73 | 92 |
