De flesta samtal om tryckluftskvalitet börjar med partikelfiltrering och oljeöverföring, men fukt är ofta den variabel som avgör om en process lyckas eller misslyckas. Tryckdaggpunkt, vanligen förkortat PDP, beskriver den temperatur vid vilken vattenånga inuti en trycksatt luftledning börjar kondensera. När PDP ligger över den lägsta omgivningstemperatur som ett rörnät upplever, bildas kondens inuti själva rören, inte bara vid användningsstället.
I fuktkänsliga tillverkningsmiljöer som elektronikmontering, läkemedelsförpackningar och lufttillförsel av precisionsinstrument kan till och med några få graders PDP-avvikelse införa tillräckligt med kvarvarande fukt för att äventyra produktkvaliteten. En enstaka kondensation i en luftledning kan transportera rostpartiklar, stående vatten eller biologisk tillväxt nedströms in i ett pneumatiskt verktyg, ett spraymunstycke eller ett förseglat instrumenthus.
Den här artikeln tittar på hur torkningstekniker läggs ihop för att nå daggpunkter som ett enstegssystem inte kan uppnå på egen hand, och hur denna skiktning översätts till mätbara tillförlitlighetsvinster för krävande applikationer.
Omgivande luft bär alltid vattenånga och komprimering av den luften koncentrerar fukten snarare än att ta bort den. Ett förhållande på ungefär sju till ett är typiskt när luft komprimeras från atmosfärstryck till ett standardarbetstryck, vilket innebär att samma volym vattenånga nu packas in i ett mycket mindre utrymme. Utan behandling kondenserar den koncentrerade ångan så snart luften svalnar var som helst nedströms, vare sig det är inuti en rörledning, ett filterhus eller ett verktyg.
Baslinjefunktionen för alla torkningssteg är att sänka tryckdaggpunkten under den lägsta temperatur luften kommer att möta efter att ha lämnat torktumlaren. Torkningsstadier i kylstil inriktar sig vanligtvis på en tryckdaggpunkt i intervallet tre till tio grader Celsius, vilket är tillräckligt för allmän verkstadsluft, pneumatiska verktyg och de flesta utomhusrörledningar i tempererat klimat.
Där detta enstaka steg kommer till kort är i applikationer där nedströmsmiljön sjunker långt under fryspunkten, såsom instrumentlinjer utomhus i kallt klimat, eller där själva processen kräver en mycket torrare luftström, såsom pulverhantering, optisk beläggning eller fuktkänslig förpackningsfilmproduktion. I dessa fall kan inte ett kylsteg ensamt nå den erforderliga daggpunkten, och en sekundär torkmekanism blir nödvändig.
| Applikationstyp | Typiskt obligatorisk PDP | Enstegs tillräcklig |
|---|---|---|
| Allmänna verkstadsverktyg | 3 C till 10 C | Ja |
| Utomhusrör, tempererat klimat | 0 C till 3 C | Ofta |
| Utomhusrör, kallt klimat | -20 C eller lägre | Nej |
| Elektronik eller optiska processer | -40 C eller lägre | Nej |
| Läkemedels- eller pulverhantering | -40 C till -70 C | Nej |
En adsorptionstork använder ett fast torkmedel, vanligen aktiverad aluminiumoxid eller molekylsikt, för att fysiskt binda vattenmolekyler på dess yta när luft passerar genom en packad bädd. Till skillnad från kyld kyla, som är beroende av att sänka temperaturen för att kondensera ut vattnet, är adsorption beroende av torkmedlets ytkemi för att avlägsna ånga direkt från luftströmmen. Denna mekanism tillåter adsorptionssystem att nå långt lägre daggpunkter, ofta i intervallet från minus fyrtio till minus sjuttio grader Celsius, beroende på torkmedelstyp och regenereringsmetod.
Den dubbla tornkonfigurationen är standardarkitekturen för kontinuerlig drift. Medan ett torn aktivt torkar den inkommande luftströmmen, regenereras det andra tornet, vilket innebär att dess mättade torkmedelsbädd har ackumulerad fukt bortdriven så att den kan tas i bruk igen. Två vanliga regenereringsmetoder används:
Tornen byter roller på en tidsinställd eller daggpunktsutlöst cykel, så utloppsluftströmmen förblir kontinuerligt torr även när torkmedelsbädden inuti varje torn rör sig genom sina egna mättnads- och regenereringsfaser.
Eftersom adsorption är beroende av en ändlig torkmedelsyta, beror systemets effektivitet starkt på inloppsluftens kondition. Förfiltrering för att avlägsna bulkvätska och oljeaerosol uppströms om tornen förlänger torkmedlets livslängd och bevarar den uppnåbara daggpunkten över tiden, varför adsorptionstorkar nästan alltid installeras nedströms ett primärt kyl- eller separationssteg snarare än direkt efter kompressorn.

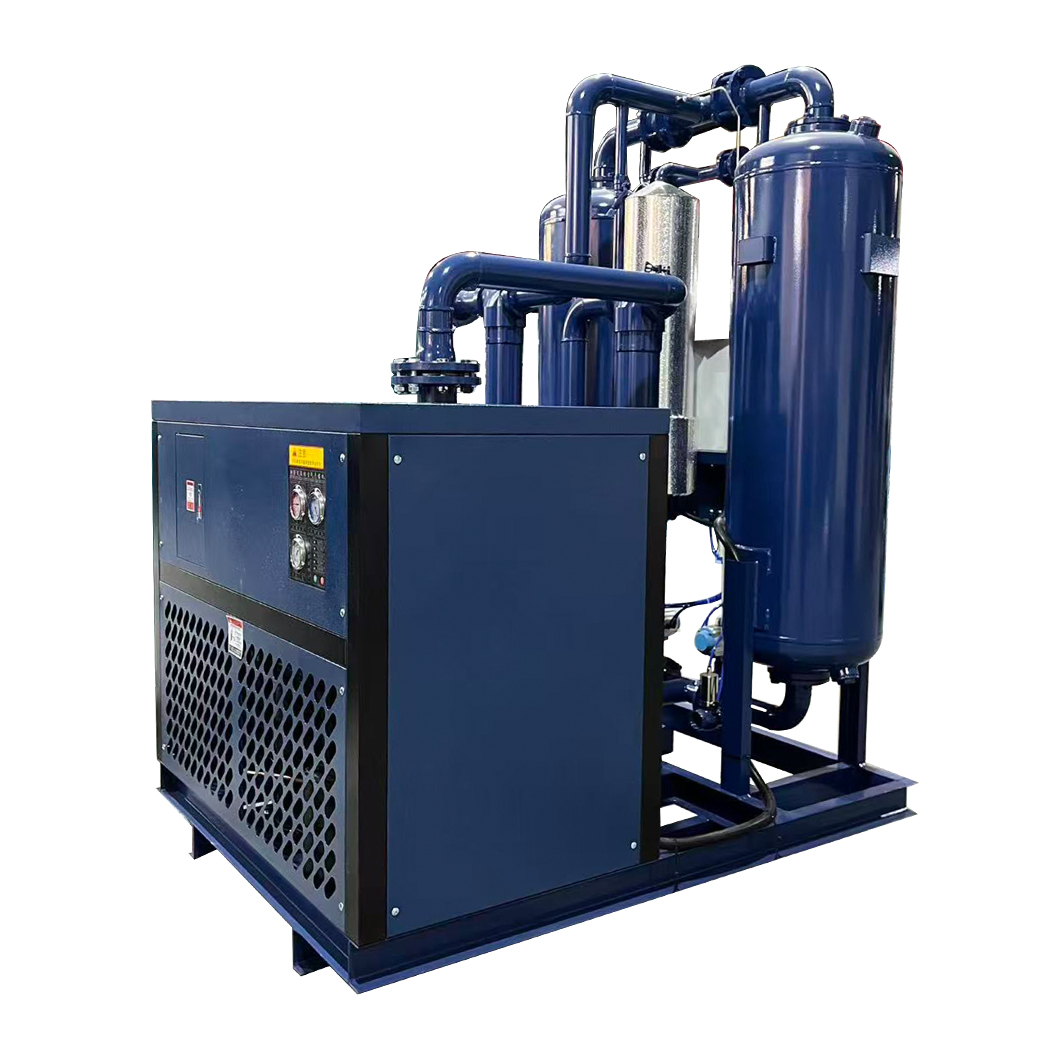

Ett kombinerat system integrerar ett primärt kylnings- eller separationssteg med ett sekundärt adsorptionssteg i ett enda konstruerat paket, snarare än att behandla dem som två oberoende dimensionerade och installerade enheter. Det primära steget hanterar huvuddelen av fuktbelastningen och tar bort huvuddelen av vattenånga och bulkkondensat innan luften någonsin når torkmedelsbäddarna. Adsorptionssteget behöver då bara strippa den återstående, mycket mindre fraktionen av ånga för att nå en ultralåg daggpunkt.
Detta stegvisa tillvägagångssätt har en direkt praktisk fördel: det minskar fuktbelastningen som utsätts för torkmedelsbäddarna, vilket förlänger intervallet mellan regenereringscyklerna och minskar spolluftsvolymen som förbrukas under värmefri regenerering. I fältdata som samlats in över allmänna industriella installationer har parning av ett förkylningssteg före adsorption rapporterats minska reningsluftförbrukningen med en meningsfull marginal jämfört med enbart adsorptionstorkning, eftersom mindre vatten behöver desorberas per cykel.
Att iscensätta en kylprocess före adsorption förbättrar inte bara daggpunkten, det skyddar hela systemets ekonomi genom att minska hur hårt torkmedelsbädden måste arbeta under varje cykel.
Kombinerade enheter specificeras vanligtvis som ett enda fotavtryck med delade kontroller, vilket också förenklar daggpunktsövervakning. En enda sensor placerad vid det slutliga uttaget ger en exakt avläsning av systemets prestanda, snarare än att kräva separata övervakningspunkter över två oberoende styrda enheter.
Att välja mellan ett fristående kylsteg, ett fristående adsorptionssteg eller ett kombinerat paket beror på daggpunktsmålet, fuktbelastningen och driftskostnadstoleransen för anläggningen. Tabellen nedan sammanfattar de praktiska avvägningarna.
| Teknik | Typiskt PDP-intervall | Energiprofil | Bästa passform |
|---|---|---|---|
| Endast kyld | 3 C till 10 C | Lägre driftskostnad | Allmän växtluft, verktyg |
| Endast adsorption | -40 C till -70 C | Högre på grund av spolning eller värmeförlust | Kallt klimat eller torrprocesslinjer |
| Kombinerat system | -40 C till -70 C | Minskad jämfört med enbart adsorption | Torrluft med hög volym med kostnadskontroll |
Anläggningar som bara behöver skydd mot enstaka köldknäppar tycker ofta att en fristående kylscen är tillräcklig, förutsatt att rören är välisolerade och inte går genom ouppvärmda yttre utrymmen. Anläggningar som kör kontinuerligt efterfrågan på torr luft i stora volymer, såsom filmsträngsprutningslinjer eller produktion av fiberoptiska kablar, tenderar att se en snabbare avkastning på investeringen från ett kombinerat paket eftersom den minskade reningsluftförlusten förvärras över tusentals driftstimmar per år.
Att välja en torkkonfiguration bör börja med det faktiska nedströmsbehovet, inte kompressorns nominella effekt. Några frågor hjälper till att begränsa beslutet:
För instrumentluft som levererar känsliga styrsystem kräver många specifikationer en daggpunkt som är minst tio grader Celsius under den lägsta förväntade omgivningstemperaturen som en säkerhetsmarginal. Denna marginal står för tryckfluktuationer och sensoravdrift över tid, och det är en av de vanligaste anledningarna till att anläggningar går från ett enstegs till ett kombinerat torksätt även när det beräknade minimikravet bara verkar marginellt lägre än vad enbart kylning kan leverera.
Prestandan hos alla adsorptionsbaserade system försämras gradvis när torkmedelsbädden närmar sig mättnad, och denna nedbrytning är inte alltid synlig utan aktiv övervakning. En daggpunkt som kryper uppåt över veckor eller månader är mycket vanligare än ett plötsligt misslyckande, vilket är anledningen till att förlita sig på en fast regenereringstimer utan daggpunktsverifiering kan lämna en anläggning utsatt för långsam, oupptäckt fuktkrypning.
Praktiska steg för att hantera torkmedelsprestanda under systemets livslängd inkluderar:
Att förhindra nedströmskondensering är i slutändan en fråga om konsistens snarare än toppprestanda. Ett system som når en utmärkt daggpunkt dag ett men driver uppåt obemärkt under följande år ger lite praktiskt skydd jämfört med ett system som övervakas och underhålls för att hålla en stabil, verifierad daggpunkt över hela serviceintervallet.
Tryckdaggpunkt mäts vid tryckluftssystemets verkliga arbetstryck, medan atmosfärisk daggpunkt avser samma luft vid standardatmosfärstryck. Eftersom kompression koncentrerar fukt, är tryckdaggpunkten för en given luftström alltid högre än dess ekvivalenta atmosfäriska daggpunkt, vilket är anledningen till att tryckluftsspecifikationer refererar till PDP snarare än atmosfärisk daggpunkt.
System med lägre daggpunkt förbrukar i allmänhet mer energi genom förlust av spolluft eller värmare, och de kräver mer noggrant underhåll av torkmedel. Att specificera ett system långt utöver vad processen faktiskt behöver tillför löpande driftskostnader utan motsvarande kvalitets- eller tillförlitlighetsfördelar, så att matcha daggpunktsmålet med det verkliga nedströmskravet är det mer kostnadseffektiva tillvägagångssättet.
Service life varies with air quality, contamination load, and operating cycles, but desiccant media in a well-maintained system with proper pre-filtration commonly remains effective for several years before replacement is needed. Facilities with poor upstream filtration or frequent oil carryover typically see shorter desiccant life and should budget for more frequent inspection.
In many cases an adsorption stage can be added downstream of an existing refrigerated dryer to create an effectively combined configuration, provided the existing unit has adequate capacity and the piping layout allows for the additional footprint. A proper capacity assessment of the existing primary stage is recommended before adding a secondary drying stage.
Sudden dew point rise is most often caused by a failed or bypassed regeneration cycle, a cracked or channeled desiccant bed allowing air to bypass the media, or a upstream pre-filter failure that overwhelms the desiccant with liquid water or oil. Checking these three areas in sequence typically identifies the root cause quickly.
