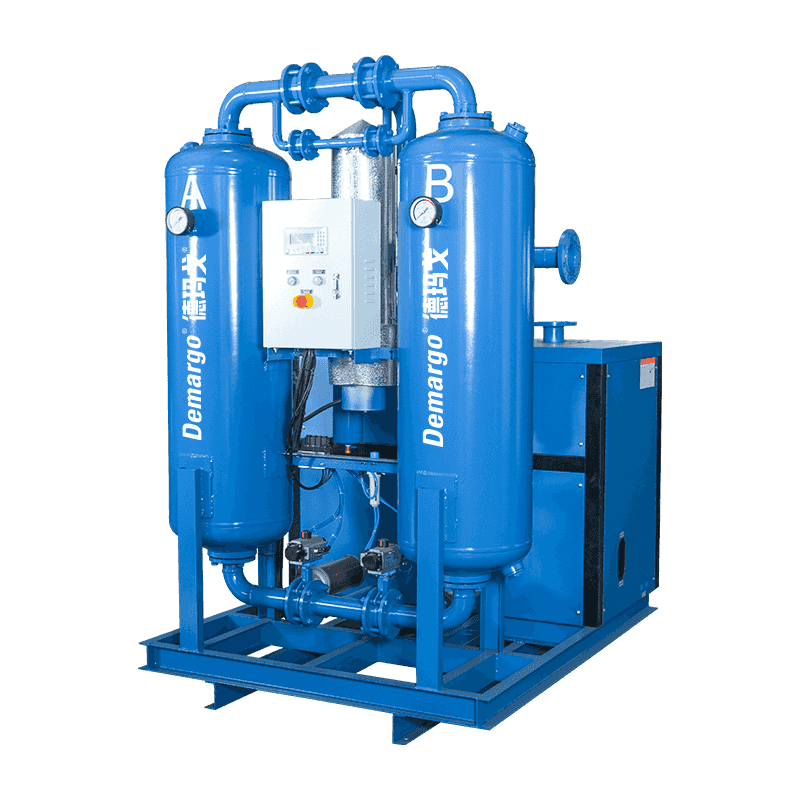

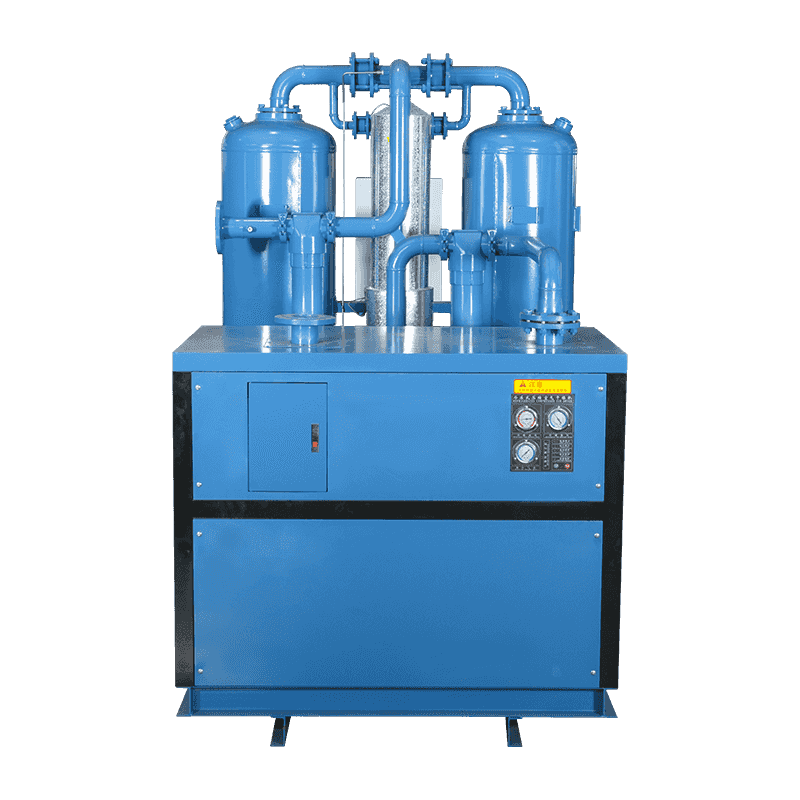

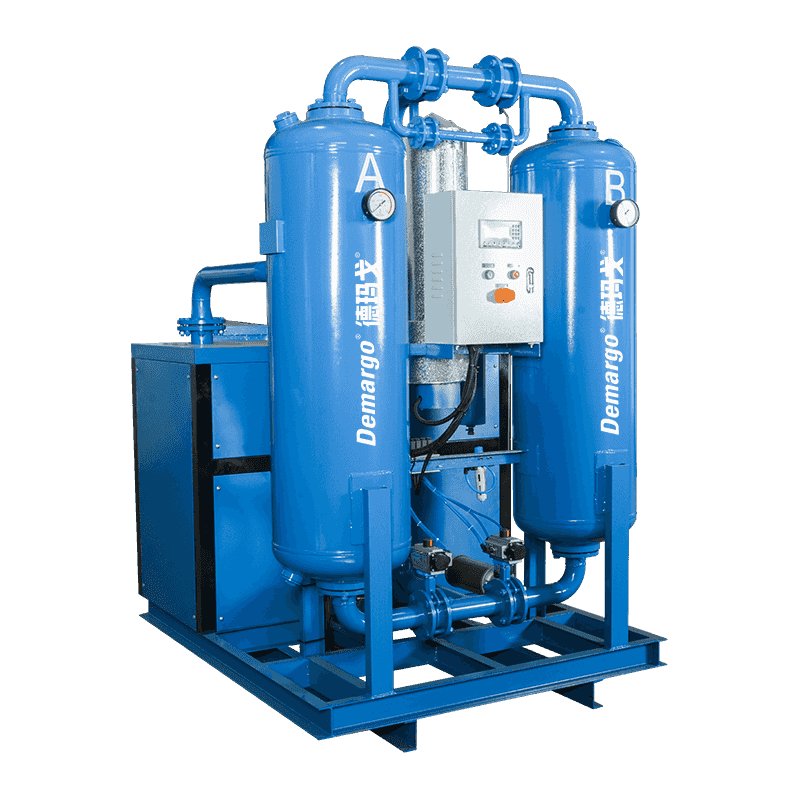

I den mikrovärmda kombinerade torktumlaren kommer tryckluften först in i förkylaren för att byta värme med den torra tryckluften från adsorptionstorkaren, så att temperaturen på den torra tryckluften ökar, och samtidigt reduceras temperaturen för att komma in i eva för att komma in i förångaren. Sedan kommer den in i förångaren för kylning, kylning och avfuktning så att tryckluften kyls till cirka 5 ° C.
Det mesta av vattnet, oljan och vissa föroreningar i tryckluften kondenseras här, och luft- och vattenånga separeras av gasvattenavskiljaren. Vatten och oljan släpps ut genom den automatiska dräneringen. Den tryckande luften efter frystorkning kommer in i adsorptionstornet. Tryckluften är djupt adsorberad och torkad av principen om trycksvingadsorption tills daggpunktstemperaturen uppfyller kraven. Den torra tryckluften som kommer ut från adsorptionstornet återvänder till förkylaren för att kyla den heta och fuktiga tryckluften från luftkompressorn så att dess egen temperatur kan ökas. Den uppvärmda torra tryckluften kan också förhindra kondens i den transportrörslinjen. Torkens regenereringsluft är den torra varmluften som dras från torktumlarens luftuttag och värms upp av värmaren. Därför kan adsorbenten regenereras på kortare tid med mycket liten regenereringsgasförbrukning. Processflödet för den mikrovärmda kombinerade torken visas i figur 2. Komprimerad luft kommer först in i förkylaren för att byta värme med den torra tryckluften från torktumlaren, så att temperaturen på den torra tryckluften ökar, och samtidigt ökar temperaturen på den komprimerade luften innan den avdunstes avdunstas. Sedan kommer den in i förångaren för kylning, kylning och avfuktning så att tryckluften kyls till cirka 5 ° C.
Förfrågan
Produktbeskrivning
| Inloppstryck | 0,6 ~ 1,0MPA |
| Utloppsluftstryck daggpunkt | -40 ~ -70 ℃ |
| Tryckfall | ≤0,05mpa |
| Miljötemperatur | ≤32 ℃ |
| Inloppstemperatur | ≤45 ℃ |
| Rensning av luftvolym | 3 ~ 5% |
| Modell | DM15ZH | Dm26zh | DM40ZH | DM65ZH | Dm85zh | DM110ZH | DM130ZH | DM150ZH | DM200ZH | DM300ZH | DM400ZH | DM500ZH | DM600ZH | DM800ZH | DM1000ZH | DM1200ZH | DM1500ZH | DM2000ZH | |
| Kapacitet (nm 3 /min) | 1.5 | 2.6 | 3.8 | 6.5 | 8.5 | 11 | 13 | 17 | 23 | 33 | 45 | 55 | 65 | 85 | 110 | 130 | 150 | 200 | |
| Luftanslutning | ZG1 ” | ZG1 ” | Zg1½ " | Zg1½ " | Zg2 " | Dn50 | Dn50 | Dn80 | Dn80 | Dn80 | Dn100 | Dn125 | Dn125 | Dn125 | DN150 | DN150 | DN150 | DN200 | |
| Kompressorkraft (HP) | 0.65 | 0.75 | 1.25 | 1.5 | 1.5 | 3 | 3 | 4 | 5 | 7.5 | 10.5 | 12.5 | 15 | 20 | 25 | 25 | 40 | 50 | |
| Kylvattencirkulationshastighet | tvingad luftkylning | 3 | 3 | 3.5 | 6 | 7.4 | 8 | 10 | 12 | 14 | 16 | 18 | 24.4 | ||||||
| Spänning (V/Hz) | 220/50 eller 380/50 | 380/50 | |||||||||||||||||
| Nettovikt (kg) | 295 | 350 | 485 | 655 | 800 | 930 | 1100 | 1200 | 1220 | 1460 | 1980 | 2500 | 2950 | 3550 | 4200 | 4500 | 7690 | 8900 | |
| Dimensioner (mm) | Längd | 980 | 980 | 1200 | 1200 | 1460 | 1460 | 1680 | 1800 | 1830 | 1650 | 2480 | 2580 | 2750 | 2900 | 2690 | 3000 | 3200 | 3000 |
| Bredd | 750 | 800 | 1000 | 1000 | 1100 | 1180 | 1180 | 1240 | 1950 | 2000 | 1830 | 1980 | 2080 | 2560 | 2600 | 2800 | 2950 | 2800 | |
| Höjd | 1453 | 1653 | 1535 | 1994 | 1960 | 2065 | 2140 | 2100 | 2150 | 2480 | 2717 | 2750 | 2680 | 2920 | 2960 | 3000 | 3000 | 3200 | |
