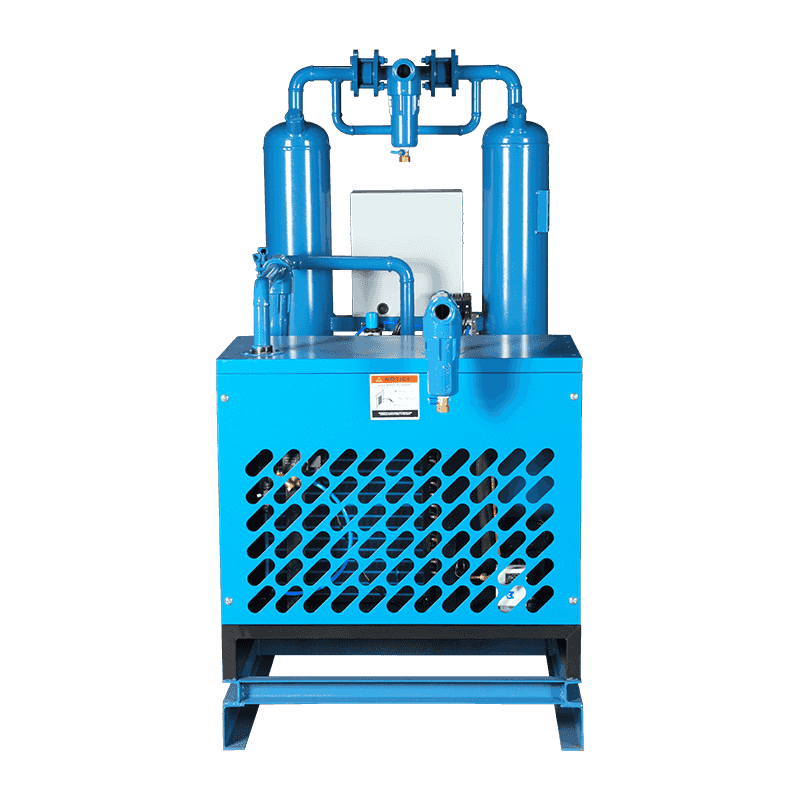

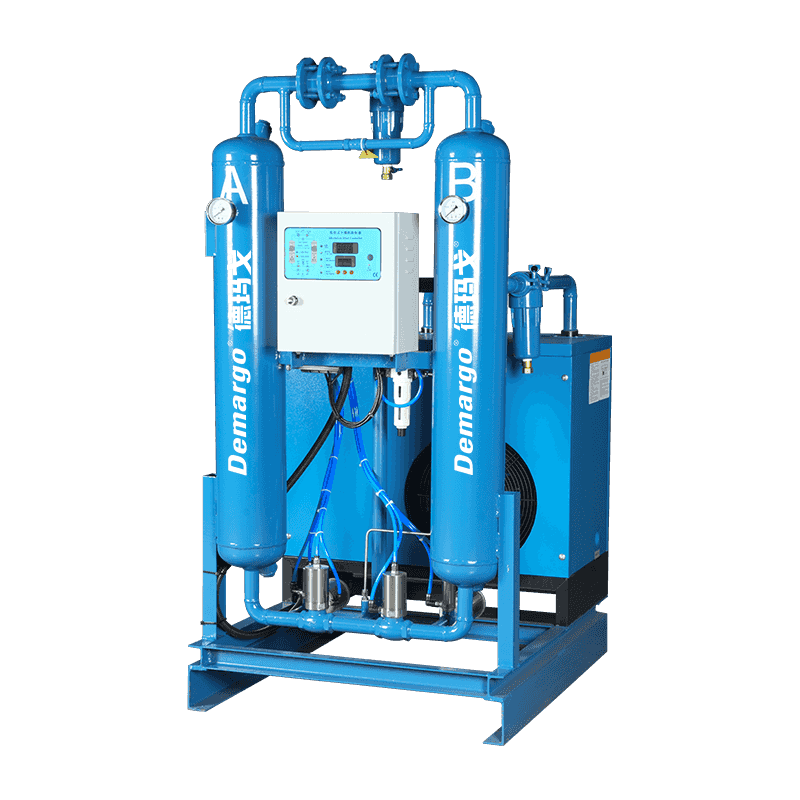

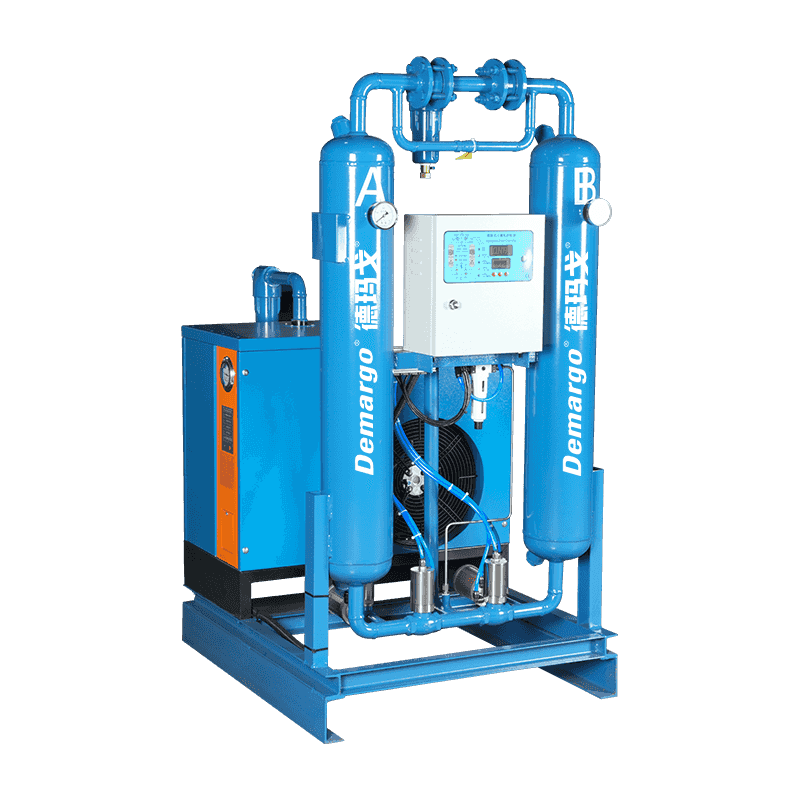

I den värmelösa kombinationsmaskinen kommer tryckluften först in i förkylaren i den kalla torken för att byta värme med den torra tryckluften från torktumlaren, så att temperaturen på den torra tryckluften ökar, och samtidigt reducerar temperaturen för att avdunstas. Sedan kommer den in i förångaren för värmeväxling så att tryckluften kyls till en daggpunktstemperatur på cirka 5 ° C. Det mesta av vattnet, oljan och vissa föroreningar i tryckluften kondenseras här, och luften och vattnet separeras av luftvattenavskiljaren, och sedan släpps vattnet och oljan genom den automatiska dräneringen. Den torkade tryckluften kommer in i torktumlaren genom oljeborttagningsfiltret och tar ytterligare bort vattnet till daggpunktstemperaturen som uppfyller kraven. Den torra tryckluften som kommer ut ur torktumlaren avlägsnas sedan av dammavlägsningsfiltret för att avlägsna en liten mängd damm som genereras av torktumlaren och återgår till föregångaren i den kalla torktumlaren för att kyla den heta och fuktiga luften, så att dess egen temperatur kan ökas, vilket också är fördelaktigt för föregångaren av torktumlaren. Samtidigt kan den uppvärmda torra tryckluften också förhindra att kondensen inträffar i transportrörslinjen.
Förfrågan
Produktbeskrivning
| Inloppstryck | 0,6 ~ 1,0MPA |
| Utloppsluftstryck daggpunkt | -40 ~ -70 ℃ |
| Tryckfall | ≤0,05mpa |
| Miljötemperatur | ≤32 ℃ |
| Inloppstemperatur | ≤45 ℃ |
| Rensning av luftvolym | 3 ~ 5% |
| Modell | DM15ZH | Dm26zh | DM40ZH | DM65ZH | Dm85zh | DM110ZH | DM130ZH | DM150ZH | DM200ZH | DM300ZH | DM400ZH | DM500ZH | DM600ZH | DM800ZH | DM1000ZH | DM1200ZH | DM1500ZH | DM2000ZH | |
| Kapacitet (nm 3 /min) | 1.5 | 2.6 | 3.8 | 6.5 | 8.5 | 11 | 13 | 17 | 23 | 33 | 45 | 55 | 65 | 85 | 110 | 130 | 150 | 200 | |
| Luftanslutning | ZG1 ” | ZG1 ” | Zg1½ " | Zg1½ " | Zg2 " | Dn50 | Dn50 | Dn80 | Dn80 | Dn80 | Dn100 | Dn125 | Dn125 | Dn125 | DN150 | DN150 | DN150 | DN200 | |
| Kompressorkraft (HP) | 0.65 | 0.75 | 1.25 | 1.5 | 1.5 | 3 | 3 | 4 | 5 | 7.5 | 10.5 | 12.5 | 15 | 20 | 25 | 25 | 40 | 50 | |
| Kylvattencirkulationshastighet | tvingad luftkylning | 3 | 3 | 3.5 | 6 | 7.4 | 8 | 10 | 12 | 14 | 16 | 18 | 24.4 | ||||||
| Spänning (V/Hz) | 220/50 eller 380/50 | 380/50 | |||||||||||||||||
| Nettovikt (kg) | 295 | 350 | 485 | 655 | 800 | 930 | 1100 | 1200 | 1220 | 1460 | 1980 | 2500 | 2950 | 3550 | 4200 | 4500 | 7690 | 8900 | |
| Dimensioner (mm) | Längd | 980 | 980 | 1200 | 1200 | 1460 | 1460 | 1680 | 1800 | 1830 | 1650 | 2480 | 2580 | 2750 | 2900 | 2690 | 3000 | 3200 | 3000 |
| Bredd | 750 | 800 | 1000 | 1000 | 1100 | 1180 | 1180 | 1240 | 1950 | 2000 | 1830 | 1980 | 2080 | 2560 | 2600 | 2800 | 2950 | 2800 | |
| Höjd | 1453 | 1653 | 1535 | 1994 | 1960 | 2065 | 2140 | 2100 | 2150 | 2480 | 2717 | 2750 | 2680 | 2920 | 2960 | 3000 | 3000 | 3200 | |
